۱
نقشه یا فایل سهبعدی
مبنای مناسب برای تعریف ابعاد نهایی، دیتامها، تلرانس، کیفیت سطح و طراحی قطعه خام.
- PDF، DWG/DXF یا STEP
- نسخه و تاریخ نقشه
- واحد اندازهگیری
ساخت قطعه برنزی بر اساس اطلاعات واقعی سفارش
ریختهگری سفارشی فسفر برنز بر اساس مدل و نقشه
از بررسی مدل، نقشه یا نمونه تا انتخاب آلیاژ، طراحی خام، ریختهگری، ماشینکاری و کنترل نهایی؛ هر سفارش با تعریف شفاف ابعاد، تلرانس، تعداد و معیار پذیرش ارزیابی میشود.
مدل، نقشه دوبعدی یا فایل سهبعدیخام، نیمهتراش یا ماشینکاری نهاییکنترل و مدارک طبق توافق سفارش

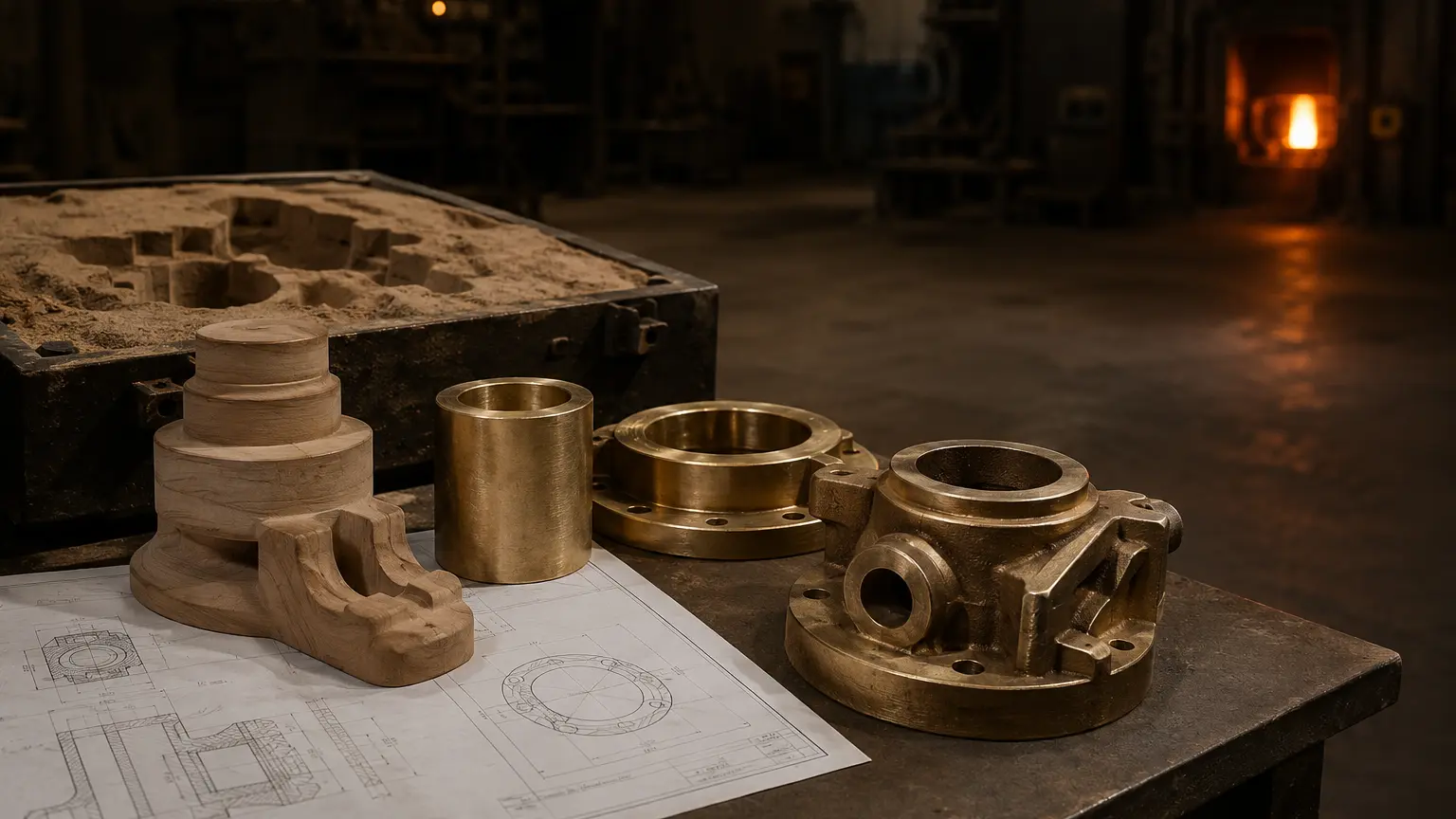

تصویر بالا نمای مفهومی فرایند است و بهعنوان موجودی یا نمونهکار واقعی یک سفارش مشخص نمایش داده نمیشود.
بازبینی فنی: مهندس علی همتیزاده ممقانی — کارشناسی ارشد مهندسی متالورژی
ورودی قابل بررسیمدل، نقشه، فایل سهبعدی یا نمونه
روش ساختپس از تحلیل هندسه و آلیاژ
وضعیت تحویلخام، نیمهتراش یا نهایی
قیمت و زمانپس از تأیید دامنه سفارش
برای شروع چه مدرکی دارید؟
هر مسیر ورودی ارزش متفاوتی دارد. بهترین حالت، نقشهای است که ابعاد، تلرانس، گرید و شرایط سرویس را روشن کند؛ اما مدل یا نمونه فیزیکی نیز پس از بازبینی قابل بررسی است.
۲
مدل یا الگوی موجود
پیش از استفاده باید جنس، سلامت، شیب خروج، انقباض، بار تراش و جعبهماهیچه آن کنترل شود.
- مالکیت و امکان اصلاح مدل
- ابعاد مدل در برابر قطعه نهایی
- شرایط نگهداری پس از سفارش
۳
نمونه فیزیکی قطعه
نمونه برای برداشت هندسه مفید است، اما اطلاعات آلیاژ، تلرانس و شرایط کاری را بهتنهایی مشخص نمیکند.
- تفکیک سایش از اندازه طراحی
- تأیید آلیاژ یا آنالیز
- بازسازی مهندسی با مسئولیت روشن
نکته مهم: کپیکردن مستقیم یک قطعه فرسوده میتواند خطا را تکرار کند. ابعاد مبنا، لقی مونتاژ و سطوح حساس باید توسط طراح یا کارفرما تأیید شوند.
مراحل سفارش ریختهگری سفارشی فسفر برنز
هدف این مسیر، جلوگیری از ابهام میان «قطعه نهایی» و «خام ریختهگری» است. هر مرحله خروجی قابل تأیید خود را دارد.
۱دریافت اطلاعاتنقشه، مدل، نمونه، تعداد و کاربرد
۲بازبینی فنیگرید، هندسه، ریسک و روش ساخت
۳طراحی خامانقباض، بار تراش، راهگاه و ماهیچه
۴تأیید تجاریوزن مبنا، تعداد، آزمون و زمان
۵مدل و تولیدآمادهسازی الگو، قالب و مذاب
۶تراش و کنترلدامنه ماشینکاری و بازرسی توافقی
۷بستهبندی و تحویلعلامتگذاری، مدارک و ارسال
انتخاب روش تولید بر اساس هندسه قطعه
عبارت «ریختهگری سفارشی» نام یک روش واحد نیست. شکل قطعه، تیراژ، گرید، تلرانس و هزینه ابزار مسیر تولید را تعیین میکنند.
| شکل یا نیاز | روش قابل بررسی | مزیت اصلی | نکته تصمیم |
|---|---|---|---|
| پوسته، بدنه پمپ یا قطعه شاخهدار پیچیده | ریختهگری ماسهای | آزادی شکل و استفاده از ماهیچه | مدل، خط جدایش و بار تراش حیاتی است. |
| لوله، رینگ یا بوش کاملاً دورانی | ریختهگری سانتریفیوژ | مناسببودن فرایند برای هندسه حلقوی | OD، ID و طول خام جدا از نهایی تعریف شود. |
| مقطع استاندارد و تکرارشونده برای تراش | ریختهگری پیوسته یا مقطع موجود | اقتصاد بهتر در مقاطع یکنواخت | قبل از ساخت مدل، موجودی مقطع مقایسه شود. |
| چرخدنده یا قطعه سایشی با استاندارد تخصصی | مسیر گرید و استاندارد اختصاصی | تعریف خواص و آزمون متناسب با کاربرد | برای نمونه C90800 میتواند زیر ASTM B427 بررسی شود. |
| قطعه بسیار دقیق با تیراژ کم | مقایسه ریختهگری با ماشینکاری از خام | کاهش ریسک و هزینه ابزار در بعضی ابعاد | وزن پرت و زمان تراش همزمان محاسبه شود. |
مدل ریختهگری برابر قطعه نهایی نیست
مدل باید مجموعهای از ملاحظات ساخت را در خود داشته باشد. عدد هیچکدام از این موارد ثابت و عمومی نیست و بر اساس آلیاژ، روش قالبگیری، ابعاد و تجربه تولید تعیین میشود.
۱
انقباضجبران تغییر ابعاد از حالت مذاب تا سردشدن و انجماد.
۲
بار ماشینکاریماده اضافه روی سطوحی که باید تراش، بورینگ یا کفتراشی شوند.
۳
شیب خروج و خط جدایشامکان خارجکردن مدل بدون تخریب قالب و کاهش پلیسه.
۴
ماهیچه و تکیهگاهساخت حفرهها و فضاهای داخلی با موقعیت قابل کنترل.
چکلیست تحویل مدل از کارفرما
اگر مدل آماده دارید، همراه آن این اطلاعات را ارسال کنید تا درباره قابلاستفادهبودن مدل قضاوت شود:
جنس و سن مدل
چوب، رزین، فلز یا چاپ سهبعدی و سابقه تعمیر.
مبنای ابعادی
مدل برای کدام آلیاژ و کدام روش ساخته شده است؟
اجزای کامل
نیممدلها، جعبهماهیچه، صفحات و علائم مونتاژ.
مالکیت و نگهداری
تحویل مجدد، انبارش و اجازه اصلاح بهصورت مکتوب.
نمونه قبلی
در صورت وجود، قطعه سالم و گزارش ایرادهای تولید گذشته.
تغییرات جدید
اصلاحات نقشه نسبت به نسخهای که مدل بر اساس آن ساخته شده است.
مرجع عمومی ریختهگری ماسهای آلیاژهای مسASTM B584-22
استاندارد نهایی باید بر اساس گرید، روش تولید و کاربرد انتخاب شود؛ B584 پاسخ همه سفارشها نیست.
مشاهده مرجع رسمی ASTMنام بازار را به کد فنی تبدیل کنید
در بازار ایران بسیاری از آلیاژهای ریختگی پایهمس با عنوان کلی «فسفر برنز» شناخته میشوند؛ اما برای تولید و کنترل، این نام کافی نیست. برای نمونه C83600 در طبقهبندی CDA آلیاژ ریختگی leaded red brass است، درحالیکه C90800 یک tin bronze ریختگی است. جایگزینی این دو بدون بررسی سرویس صحیح نیست.
C83600: برای بعضی بوشها، یاتاقانها و قطعات عمومی قابل بررسی است؛ استاندارد به شکل تولید وابسته میماند.
C90800: برنز قلعبالا برای کاربردهای سایشی و چرخدندهای؛ ASTM B427-21 مسیر تخصصی آن را پوشش میدهد.
گریدهای دیگر: فقط پس از اعلام کاربرد، بار، سرعت، روانکاری، محیط و معیار پذیرش پیشنهاد میشوند.
موجودی و تأمین: اطلاعات آموزشی درباره یک گرید به معنی موجودبودن مواد یا پذیرش قطعی سفارش نیست.
منابع: Copper.org C83600، Copper.org C90800 و ASTM B427-21.
نقشه استانداردها برای سفارشهای مختلف
| مسیر تولید یا محصول | نمونه مرجع | دامنه کلی | هشدار کاربرد |
|---|---|---|---|
| ریختهگری ماسهای عمومی آلیاژهای مس | ASTM B584-22 | الزامات ریختهگری ماسهای عمومی | باید گرید داخل استاندارد و الزامات سفارش کنترل شود. |
| ریختهگری سانتریفیوژ | ASTM B271/B271M-23 | ریختهگریهای سانتریفیوژ پایهمس | برای هندسه و آلیاژ منطبق؛ نه هر قطعه سفارشی. |
| ریختهگری پیوسته | ASTM B505/B505M-23 | مقاطع ریختگی پیوسته آلیاژهای مس | برای مقاطع یکنواخت، نه بدنه پیچیده. |
| برنز چرخدندهای | ASTM B427-21 | گریدهایی از جمله C90800 | نوع ریختهگری و خواص باید در سفارش تعیین شود. |
نسخه استاندارد، گرید UNS، وضعیت تحویل و آزمونها باید در پیشفاکتور یا سفارش خرید نوشته شوند. عبارتهایی مثل «طبق استاندارد» بدون شماره و نسخه قابل سنجش نیستند.
کنترل کیفیت و معیار پذیرش
کنترل پس از تولید زمانی ارزش دارد که روش آزمون و حد پذیرش پیش از تولید مشخص شده باشد. افزودن آزمون یا تلرانس جدید پس از ریختهگری همیشه ممکن نیست.
| کنترل | چه چیزی باید روشن شود؟ | مرحله توافق | مدرک یا خروجی |
|---|---|---|---|
| ترکیب شیمیایی | گرید، حدود عناصر و روش نمونهبرداری | پیش از ذوب | گزارش آنالیز طبق دامنه سفارش |
| ابعاد | خام یا نهایی، دیتام، تلرانس و ابزار اندازهگیری | تأیید نقشه | گزارش ابعادی در صورت درخواست |
| بازرسی ظاهری | سطوح بحرانی، عیوب غیرقابلقبول و وضعیت تمیزکاری | پیش از تولید | کنترل ظاهری و عکس تحویل |
| سختی و خواص مکانیکی | روش، محل آزمون، نمونه شاهد و حد پذیرش | پیش از قالبگیری | نتیجه آزمون توافقی |
| آزمون غیرمخرب | روش NDT، سطح حساسیت و معیار رد | در تعریف دامنه | گزارش بازرس یا آزمایشگاه |
| ماشینکاری | تلرانس، کیفیت سطح، رزوه، شیار و مسئولیت تأیید برنامه | قبل از تراش | قطعه خام، نیمهتراش یا نهایی |
قیمت ریختهگری سفارشی چگونه تعیین میشود؟
قیمت روزِ یک قطعه سفارشی بدون نقشه، مدل یا داده ابعادی قابل اعلام نیست. مبنای واقعی هزینه شامل وزن ذوب، بازده ریختگی، ابزار، تعداد، ماشینکاری، آزمون و زمان برنامه تولید است.
گرید و نرخ موادمس، قلع، سرب، روی و سایر عناصر آلیاژی
وزن ذوب و بازدهقطعه خام بهاضافه سیستم راهگاهی و پرت
مدل و ماهیچهساخت، اصلاح، نگهداری و پیچیدگی ابزار
تعداد سفارشسرشکنشدن هزینه ثابت و تکرارپذیری
ماشینکاریزمان تراش، ابزار، فیکسچر و تلرانس
کنترل و آزمونآنالیز، سختی، NDT و مدارک تحویل
بستهبندی و حملوزن، حساسیت سطوح و شهر مقصد
زمان و ریسک تولیدبرنامه کارگاه و پیچیدگی فنی سفارش
در استعلام مشخص کنید مبلغ با یا بدون مالیات بر ارزش افزوده و حمل محاسبه شود. هیچ عددی در این صفحه حدس زده نمیشود؛ قیمت و مدت اعتبار پیشنهاد با تاریخ اعلام خواهد شد.
برای استعلام دقیق چه بفرستیم؟
اگر همه موارد آماده نیست، اطلاعات موجود را بفرستید؛ کمبودها در بازبینی اولیه مشخص میشوند.
- نقشه، فایل سهبعدی، مدل یا عکس نمونه
- کد آلیاژ یا کاربرد و شرایط سرویس
- ابعاد نهایی و تلرانسهای مهم
- تعداد قطعه و برنامه تکرار سفارش
- نوع تحویل: خام، نیمهتراش یا نهایی
- آزمونها و مدارک موردنیاز
- وزن نمونه در صورت وجود
- شهر مقصد و محدودیت حمل
راهنماهای مرتبط
پرسشهای متداول ریختهگری سفارشی فسفر برنز
برای سفارش، مدل بهتر است یا نقشه؟
نقشه تأییدشده مبنای روشنتری برای ابعاد، تلرانس و کنترل است. مدل موجود نیز مفید است، اما باید با نقشه و شرایط آلیاژ و فرایند بازبینی شود.
آیا از روی نمونه فرسوده میتوان قطعه ساخت؟
امکان بررسی وجود دارد، ولی سایش نمونه نباید با اندازه طراحی اشتباه شود. ابعاد مبنا، آلیاژ و شرایط سرویس باید توسط کارفرما یا طراح تأیید شوند.
آیا هر مدل موجودی قابل استفاده است؟
خیر. انقباض، شیب خروج، خط جدایش، بار تراش، جعبهماهیچه و سلامت مدل باید با روش تولید جدید سازگار باشند.
کدام گرید فسفر برنز برای قطعه مناسب است؟
انتخاب به بار، سرعت، سایش، روانکاری، خوردگی و استاندارد پروژه وابسته است. عنوان عمومی «فسفر برنز» جایگزین کد UNS و معیار پذیرش نیست.
حداقل تعداد سفارش چقدر است؟
عدد ثابتی ندارد. سفارش تکی یا کمتعداد بر اساس وزن، هزینه مدل، پیچیدگی و مسیر جایگزین از نظر فنی و اقتصادی بررسی میشود.
امکان ماشینکاری نهایی وجود دارد؟
بسته به ابعاد، تلرانس، کیفیت سطح و تجهیزات موردنیاز، تحویل خام، نیمهتراش یا نهایی قابل بررسی است و دامنه کار باید پیش از تولید ثبت شود.
قیمت و زمان تحویل چه موقع اعلام میشود؟
پس از بازبینی گرید، وزن خام، مدل، تعداد، ماشینکاری، آزمون و برنامه تولید اعلام میشود. پیش از آن هیچ قیمت یا زمان ساختی قطعی نیست.
