رنگین فلز ممقانی / آلیاژهای ویژه مس / C17510

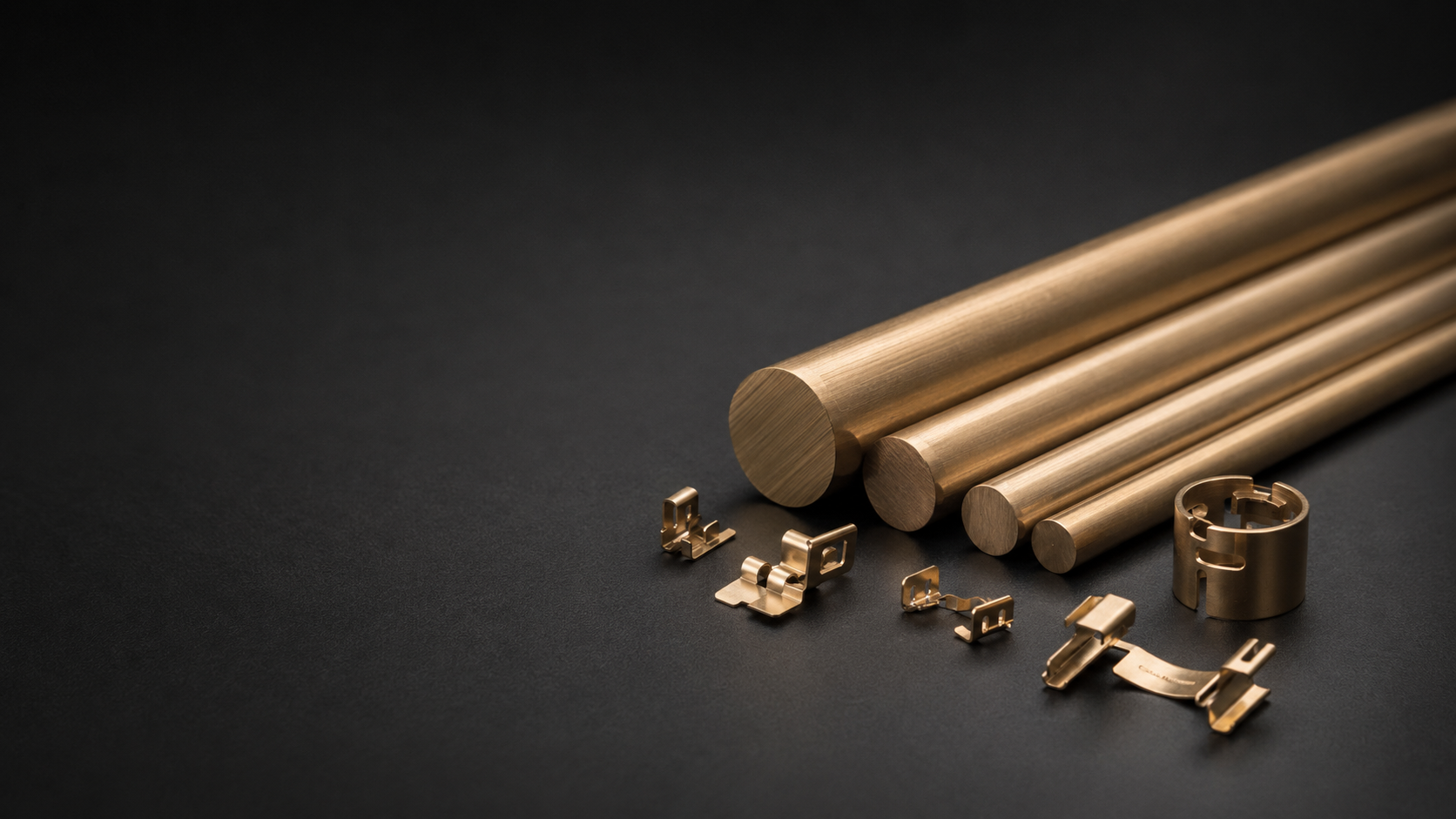

خرید مس بریلیوم C17510؛ میلگرد CuNiBe
راهنمای استعلام قیمت میلگرد مس–نیکل–بریلیوم C17510 برای الکترودهای پرفشار، قطعات انتقال جریان و کاربردهای مهندسی؛ همراه با جدول وزن، تمپرهای ASTM B441 و الزامات ایمنی ماشینکاری.
داده فنی با شرایط مشخص
خواص فیزیکی و مکانیکی مس نیکل بریلیوم C17510
این گرید Alloy 3 / CuNiBe است؛ با C17200 و C17500 یکسان نیست. تمام اعداد مکانیکی زیر بازههای معمول میلگرد و بار Materion هستند و حداقل تضمینشده نیستند. خواص فیزیکی برای حالت پیرسختشده است. اندازه و تمپر دقیق باید در سفارش ثبت شود.
ترکیب شیمیایی مرجع
Ni: 1.4–2.2% · Be: 0.2–0.6% · Cu: balance
خواص فیزیکی، الکتریکی و حرارتی
| خاصیت | مقدار و واحد | شرایط |
|---|---|---|
| چگالی پس از پیرسختی | 8.83 g/cm³ | پیش از عملیات: 8.75 g/cm³ |
| رسانایی الکتریکی | 45–60% IACS | پیرسختشده |
| مقاومت ویژه الکتریکی | 2.9–3.8 μΩ·cm | پیرسختشده |
| رسانایی حرارتی | 240 W/(m·K) | 25°C |
| ضریب انبساط خطی | 17.6 × 10⁻⁶/K | مرجع سازنده |
| مدول کشسانی | 138 GPa | مرجع |
| دمای جامدوس | 1040°C | آغاز ذوب؛ نه مایعوس |
خواص مکانیکی بر اساس تمپر و شکل محصول
| وضعیت / مقطع | کشش Rm (MPa) | تسلیم (MPa) | ازدیاد طول (%) | سختی |
|---|---|---|---|---|
| A / TB00؛ قبل عملیات؛ 0.76–254 mm | 240–380 | 70–210 (Rp0.2) | 20–35 | در این دیتاشیت درج نشده |
| H / TD04؛ قبل عملیات؛ 0.76–76 mm | 450–550 | 340–520 (Rp0.2) | 10–15 | — |
| AT / TF00؛ پس از پیرسختی؛ 0.76–254 mm | 690–900 | 550–690 (Rp0.2) | 10–25 | — |
| HT / TH04؛ پس از پیرسختی؛ 0.76–76 mm | 760–970 | 660–860 (Rp0.2) | 5–25 | — |
ملاحظات مهندسی و مدارک لازم
مقادیر این بخش برای مقایسه اولیه آلیاژهاست. برای تأیید سفارش، گرید، استاندارد محصول، روش تولید، تمپر، ابعاد و گواهی آزمون همان محموله (MTC) بررسی شود. عدد خستگی، خزش، ضربه، فشار مجاز یا عمر سایشی بدون روش آزمون و شرایط کار، مقدار عمومی قابلاتکا ندارد؛ در صورت نیاز، این الزامات در نقشه و درخواست آزمون مشخص شوند.
حد تسلیم با افزایش طول زیر بار (EUL) و حد تسلیم قراردادی Rp0.2 دو تعریف متفاوت دارند. مقیاسهای سختی HB، HV و HR نیز بدون روش تبدیل معتبر قابل جایگزینی مستقیم نیستند.
قیمت، موجودی و تمپر قابل تحویل: پس از بررسی موجودی روز و مشخصات سفارش اعلام میشود.
پیش از خرید
C17510 را با C17200 یا C18150 اشتباه نگیرید
C17510 یک آلیاژ رسوبسختشونده مس–نیکل–بریلیوم با رسانایی قابلتوجه و استحکام بالاتر از مس خالص است. این گرید بیشتر وقتی بررسی میشود که قطعه همزمان جریان یا گرما را منتقل میکند و زیر فشار، سایش یا چرخه مکانیکی قرار دارد.
در بازار عبارت عمومی «مس بریلیوم» برای گریدهای متفاوت استفاده میشود. C17200 معمولاً برای استحکام بسیار بالا و رسانایی پایینتر شناخته میشود؛ C17510 به گروه پررساناتر تعلق دارد؛ C18150 نیز گزینه بدون بریلیوم با تعادل دیگری از رسانایی و استحکام است. حک یا نام فروشنده بدون گواهی برای تشخیص کافی نیست.
قیمت، قطر و تمپر C17510 با محموله تغییر میکند. این صفحه جدول محاسباتی ارائه میدهد و موجودی دائمی یا قیمت ثابت اعلام نمیکند؛ ابعاد، طول، وضعیت تحویل و مدارک هر سفارش باید همان روز تأیید شوند.
شناسه دقیقUNS C17510
خانوادهCu–Ni–Be / CuNi2Be
چگالی اسمی CDA۸٫۷۷ g/cm³
رسانایی تیپیک CDAحدود ۴۵ تا ۴۸٪ IACS
طبقهبندی رایج جوشRWMA Class 3
استاندارد میلگرد/بارASTM B441-22
هویت، استاندارد و تمپر
روی استعلام C17510 چه مشخصاتی نوشته شود؟
| موضوع | عبارت پیشنهادی | چه چیزی را روشن میکند؟ | کنترل نهایی |
|---|---|---|---|
| آلیاژ | UNS C17510 / CuNiBe | تفکیک از C17200، C17500 و C18150 | آنالیز شیمیایی محموله |
| استاندارد محصول | ASTM B441-22، در صورت الزام پروژه | الزامات میله و بار مستقیم | ویرایش استاندارد و دامنه سفارش |
| تمپر TB00 | محلولسازیشده | وضعیت پایه پیش از پیرسازی | نیاز فرایند بعدی خریدار |
| تمپر TF00 | رسوبسختشده | تحویل پس از پیرسازی | سختی، کشش و رسانایی |
| تمپر TD04 | محلولسازی و کارسرد سخت | اثر کارسرد پیش از پیرسازی نهایی | نقشه فرایند و قابلیت ساخت |
| تمپر TH04 | کارسرد سخت و رسوبسختشده | وضعیت نهایی تقویتشده | MTC همان بچ و قطر |
نکته: UNS نام آلیاژ است؛ ASTM B441-22 استاندارد فعال محصول میله و بار برای C17510 و چند آلیاژ مرتبط است. اگر کالا تحت استاندارد دیگری سفارش میشود، شماره واقعی همان استاندارد و حدود پذیرش باید صریحاً نوشته شود.

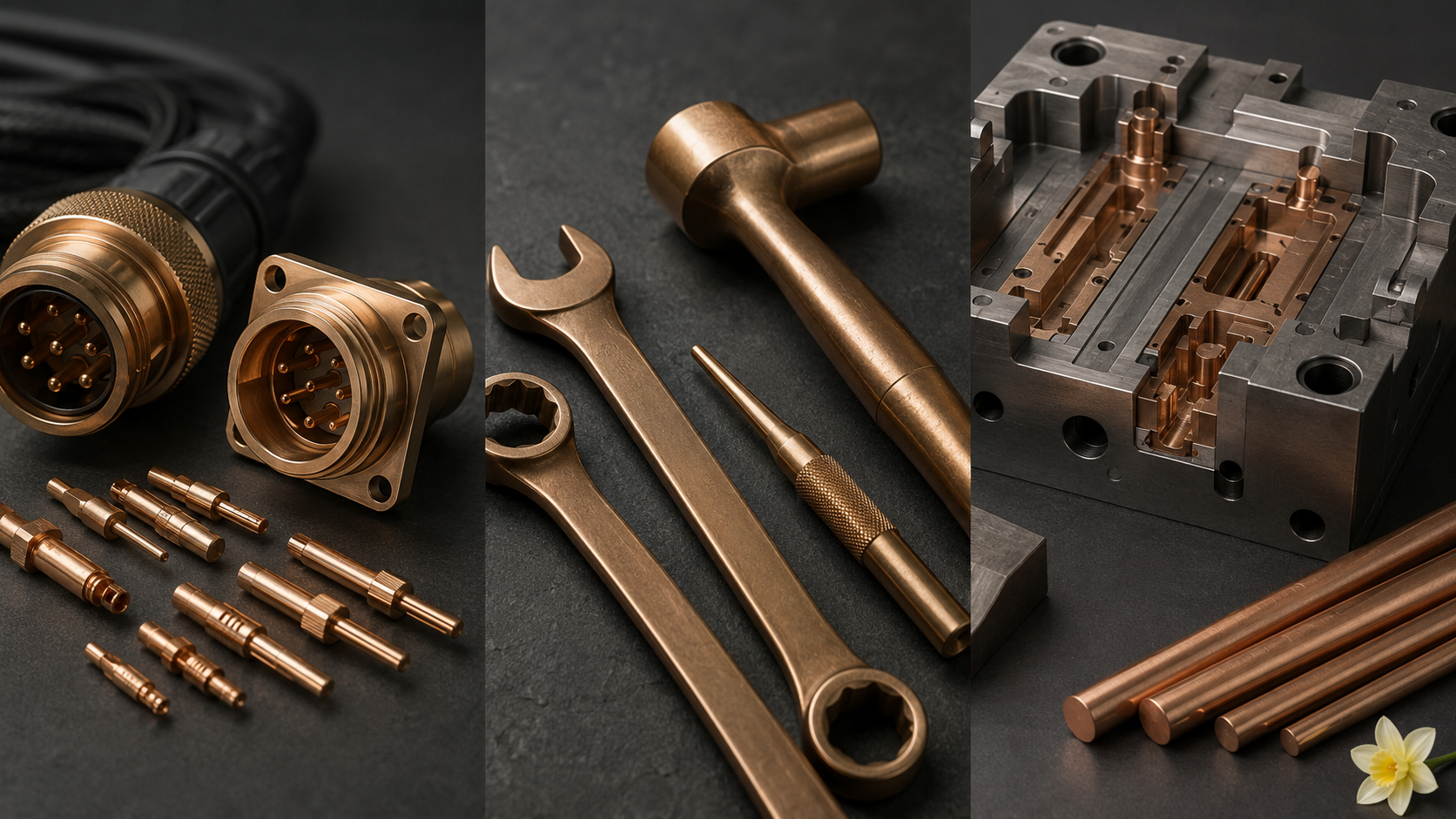

کاربرد و منطق انتخاب۰۱ ۰۲ ۰۳ ۰۴
چرا C17510 در قطعات پرفشار رسانا بررسی میشود؟
کنتاکت و اجزای انتقال جریان
وقتی مس خالص از نظر استحکام یا آرامش تنش پاسخگو نیست، C17510 میتواند گزینه مهندسی باشد.
اینسرت و اجزای قالب
ترکیب انتقال حرارت و خواص مکانیکی برای برخی اینسرتها و قطعات قالب ارزشمند است.
قطعات فنری و دقیق
در اجزای تکرارشونده و پرفشار، تمپر و جهت بار باید با طراحی قطعه تطبیق داده شود.
تصویر صنعتی نمایشی است؛ شکل و موجودی واقعی کالا هنگام استعلام تأیید میشود.
تعادل خواص
رسانایی بیشتر از آلیاژهای پرقدرت CuBe؛ استحکام بیشتر از مس خالص
CDA برای C17510 در شرایط تیپیک رسانایی حدود ۴۵ تا ۴۸ درصد IACS گزارش میکند. این مقدار از مس خالص کمتر است، اما در برابر آلیاژهای پرقدرتتر مس–بریلیوم میتواند مزیت رسانایی داشته باشد. خواص مکانیکی و الکتریکی به تمپر، قطر، کارسرد و پیرسازی وابستهاند.
عددهای دیتاشیت فقط وقتی قابل مقایسهاند که شرایط یکسان باشد. یک نمونه C17510 در حالت محلولسازیشده با نمونه TH04 نتیجه مشابهی ندارد. برای طراحی، حداقل سختی یا استحکام و حداقل رسانایی را همزمان مشخص کنید و گواهی همان محموله را مبنا قرار دهید.
اگر قطعه صرفاً انتقال جریان با بار کم انجام میدهد، C11000 یا C18150 میتواند اقتصادیتر باشد. اگر استحکام بسیار بالا با رسانایی کمتر اولویت دارد، C17200 بررسی میشود. C17510 زمانی معنا پیدا میکند که فشار مکانیکی و انتقال جریان هر دو مهم باشند.
ایمنی شغلی
ماشینکاری C17510 نیازمند کنترل مواجهه با بریلیوم است
هشدار ایمنی: فرایندهایی مانند تراش، فرز، سنگزنی، پولیش، برش سایشی، جوش، ذوب یا عملیات حرارتی ممکن است ذرات، غبار، مه یا دود حاوی بریلیوم ایجاد کنند. این صفحه دستورالعمل ایمنی اختصاصی کارگاه نیست؛ پیش از کار، SDS همان کالا، ارزیابی مواجهه و الزامات HSE و قانونی محل کار باید تعیین شوند.
قطعه جامد سالم
نگهداری یا جابهجایی ماده جامد فرآورینشده با عملیات تولیدکننده غبار یا دود یکسان نیست؛ اما آلودگی سطحی و SDS همچنان باید بررسی شوند.
مهار در منبع
برای عملیات مولد ذره، ارزیابی فرایند، تهویه موضعی مناسب، جداسازی محدوده و روش کار کنترلشده توسط متخصص HSE لازم است.
نظافت و آموزش
انتقال غبار به لباس، خودرو یا محیطهای دیگر باید پیشگیری شود. روش نظافت، حفاظت فردی و پایش فقط بر اساس ارزیابی واقعی تعیین میشود.
OSHA تأکید میکند خطر مواجهه هوابرد تنها با دیدن گردوغبار قابل ارزیابی نیست و برای فرایندهای حاوی بریلیوم برنامه کنترل، آموزش و ارزیابی مواجهه اهمیت دارد. کارفرما باید مقررات معتبر کشور محل فعالیت را نیز رعایت کند.
وزن نظری میلگرد
جدول وزن میلگرد مس بریلیوم C17510
جدول بر اساس چگالی اسمی ۸٫۷۷ گرم بر سانتیمتر مکعب و میلگرد توپر محاسبه شده است. تلرانس قطر، وضعیت سطح، سوراخ، شیار و برش وزن واقعی را تغییر میدهد. عبارت «قابل استعلام» به معنی موجودی دائمی نیست.
kg/m = 0.006888 × D²
| قطر D (میلیمتر) | وزن یک متر (kg) | وزن شاخه ۳ متر (kg) | وضعیت |
|---|---|---|---|
| 6 | 0.248 | 0.74 | قابل استعلام |
| 8 | 0.441 | 1.32 | قابل استعلام |
| 10 | 0.689 | 2.07 | قابل استعلام |
| 12 | 0.992 | 2.98 | قابل استعلام |
| 15 | 1.550 | 4.65 | قابل استعلام |
| 16 | 1.763 | 5.29 | قابل استعلام |
| 18 | 2.232 | 6.70 | قابل استعلام |
| 20 | 2.755 | 8.27 | قابل استعلام |
| 22 | 3.334 | 10.00 | قابل استعلام |
| 25 | 4.305 | 12.91 | قابل استعلام |
| 30 | 6.199 | 18.60 | قابل استعلام |
| 35 | 8.438 | 25.31 | قابل استعلام |
| 40 | 11.021 | 33.06 | قابل استعلام |
| 45 | 13.948 | 41.84 | قابل استعلام |
| 50 | 17.220 | 51.66 | قابل استعلام |
| 60 | 24.797 | 74.39 | قابل استعلام |
| 70 | 33.751 | 101.25 | قابل استعلام |
| 80 | 44.083 | 132.25 | قابل استعلام |
| 90 | 55.792 | 167.38 | قابل استعلام |
| 100 | 68.879 | 206.64 | قابل استعلام |
مثال: قطر ۳۰ میلیمتر تقریباً ۶٫۱۹۹ کیلوگرم در متر و حدود ۱۸٫۶۰ کیلوگرم در سه متر وزن دارد. وزن واقعی و شرایط پیشفاکتور ملاک تجاری است.
استعلام و کنترل تحویل
چکلیست سفارش C17510
| موضوع | اطلاعات لازم | هدف |
|---|---|---|
| هویت | UNS C17510؛ نه صرفاً «مس بریلیوم» | جلوگیری از اشتباه گرید |
| شکل و ابعاد | میلگرد، قطر خام، طول، تعداد و تلرانس | وزن و برش دقیقتر |
| تمپر | TB00، TF00، TD04، TH04 یا مشخصات پروژه | تطبیق فرایند و خواص |
| خواص | سختی/کشش و رسانایی موردنیاز | تعریف معیار پذیرش |
| مدارک | MTC، شماره بچ و روش آزمون | ردیابی محموله |
| کاربرد | جریان، نیرو، دما، سیکل و محیط | انتخاب درست گرید |
| ساخت | نقشه، بار تراش، سوراخ و فرایند گرم | کاهش پرت و ریسک خواص |
| HSE | SDS و نوع عملیات ماشینکاری | برنامهریزی کنترل مواجهه |
| تحویل | شهر مقصد، بستهبندی و زمان نیاز | اعلام هزینه و زمان واقعی |
کنترل کیفیت
هنگام دریافت میلگرد چه مواردی را بررسی کنیم؟
کد و ردیابی
کد آلیاژ، شماره ذوب یا بچ و ارتباط برچسب با MTC را کنترل کنید. شباهت ظاهری آلیاژهای مسی معیار تشخیص نیست.
قطر، طول و سطح
قطر را در چند راستا و طول اندازه بگیرید؛ تاب، ضربه، ترک، اکسید و طول قابل مصرف را ثبت کنید.
خواص توافقشده
اگر سختی یا رسانایی شرط پذیرش است، روش آزمون، محل نمونه و حد قابل قبول از پیش مشخص باشد.
گرمکردن موضعی، جوش یا عملیات حرارتی بعدی میتواند تمپر و خواص ماده را تغییر دهد. اگر قطعه در کارگاه پیرسازی یا اتصال میشود، مسیر فرایند باید پیش از خرید با مشخصات ماده هماهنگ شود.
مقایسه انتخاب
C17510، C18150 یا C17200؟
C17510 برای ترکیب استحکام بالاتر و رسانایی متوسط در قطعات پرفشار رسانا شناخته میشود. C18150 بدون بریلیوم است، معمولاً رسانایی بالاتری دارد و در الکترودهای Class 2 و قطعات داغ بررسی میشود. C17200 از خانواده پرقدرتتر مس–بریلیوم است و معمولاً وقتی استحکام و سختی بالاتر از رسانایی اولویت دارد انتخاب میشود.
این مقایسه جایگزین داده تمپر نیست. برای مشاهده تعادل C18150 با آلیاژ کروم مس، مقاله تفاوت C18150 و C18200 را ببینید؛ برای جزئیات آموزشی C17510 نیز صفحه خواص C17510 مسیر مستقل مقالهای است.
پرسشهای پرتکرار
سؤالات خرید مس بریلیوم C17510
C17510 چه تفاوتی با C17200 دارد؟
C17510 آلیاژ مس–نیکل–بریلیوم با رسانایی بالاتر و استحکام متوسط رو به بالا است؛ C17200 معمولاً بریلیوم بیشتر، استحکام و سختی بالاتر و رسانایی پایینتری دارد. جایگزینی باید براساس تمپر، گواهی و نیاز واقعی قطعه انجام شود.
آیا C17510 همان RWMA Class 3 است؟
C17510 در بازار جوش مقاومتی معمولاً در گروه RWMA Class 3 عرضه میشود. این طبقهبندی کاربردی جای UNS، استاندارد محصول، وضعیت عملیات حرارتی و گواهی همان محموله را نمیگیرد.
استاندارد میلگرد C17510 چیست؟
ASTM B441-22 استاندارد فعال مربوط به چند آلیاژ مس–بریلیوم از جمله میله و بار C17510 است و تمپرها و الزامات شیمیایی، مکانیکی و رسانایی را پوشش میدهد. سفارش باید شماره استاندارد و تمپر موردنیاز را صریح ذکر کند.
وزن میلگرد C17510 چگونه محاسبه میشود؟
با چگالی اسمی ۸٫۷۷ گرم بر سانتیمتر مکعب، وزن تقریبی هر متر میلگرد توپر برابر ۰٫۰۰۶۸۸۸ ضربدر مجذور قطر برحسب میلیمتر است. وزن واقعی و باسکول محموله مبنای تجاری تحویل خواهد بود.
آیا لمس میلگرد جامد C17510 خطرناک است؟
قطعه جامد سالم و فرآورینشده با عملیات تولیدکننده گردوغبار یا دود یکسان نیست؛ خطر اصلی در فرایندهایی است که ذرات، غبار، مه یا دود حاوی بریلیوم ایجاد میکنند. بااینحال SDS تأمینکننده و ارزیابی HSE محل کار باید همیشه رعایت شود.
برای ماشینکاری C17510 چه نکته ایمنی مهم است؟
تراش، سنگزنی، پولیش، برش سایشی، عملیات حرارتی و جوش میتوانند مواجهه ایجاد کنند. پیش از کار باید ارزیابی مواجهه، مهار در منبع، تهویه موضعی، روش نظافت مناسب، آموزش و تجهیزات حفاظت بر اساس مقررات محل و SDS تعیین شود.
آیا همه قطرهای جدول همیشه موجودند؟
خیر. جدول برای محاسبه وزن و تنظیم استعلام است. موجودی روز، طول شاخه، قطر، تمپر، گواهی و امکان برش هر سفارش باید جداگانه تأیید شود.
قیمت C17510 به چه عواملی بستگی دارد؟
نرخ روز ماده، قطر و طول، تمپر، سازنده و گواهی، مقدار سفارش، تعداد برش، وزن واقعی، الزامات بستهبندی و حمل روی قیمت اثر دارند؛ به همین دلیل قیمت ثابت یا ساختگی در صفحه درج نمیشود.
منابع و مسیر سفارش
منابع رسمی و خدمات مرتبط
منابع پایه: Copper Development Association ـ C17510، ASTM B441-22 (نسخه فعال در انتخاب استاندارد) و راهنمای رسمی OSHA درباره بریلیوم. مقررات محلی، SDS و MTC همان کالا برای اجرا و پذیرش اولویت دارند.
برای قیمت و امکان تأمین C17510، مشخصات کامل را بفرستید
قطر و طول، تعداد، تمپر، استاندارد، خواص موردنیاز، نوع قطعه، نیاز برش و شهر مقصد را ارسال کنید. اگر ماشینکاری میشود، نوع فرایند را نیز برای هماهنگی فنی اعلام کنید.
قیمت، موجودی، تمپر، گواهی، برش و زمان تحویل فقط پس از بررسی سفارش تأیید میشوند.
