انتخاب ورق مس برای باسبار تابلو برق؛ از سطح مقطع تا اتصال کوتاه
ابعاد باسبار را نمیتوان فقط از روی آمپر نامی انتخاب کرد. سطح مقطع، افزایش دما، آرایش فازها، تهویه، مقاومت اتصال، جریان اتصال کوتاه، فاصله ساپورتها و استاندارد مجموعه باید همزمان بررسی شوند.

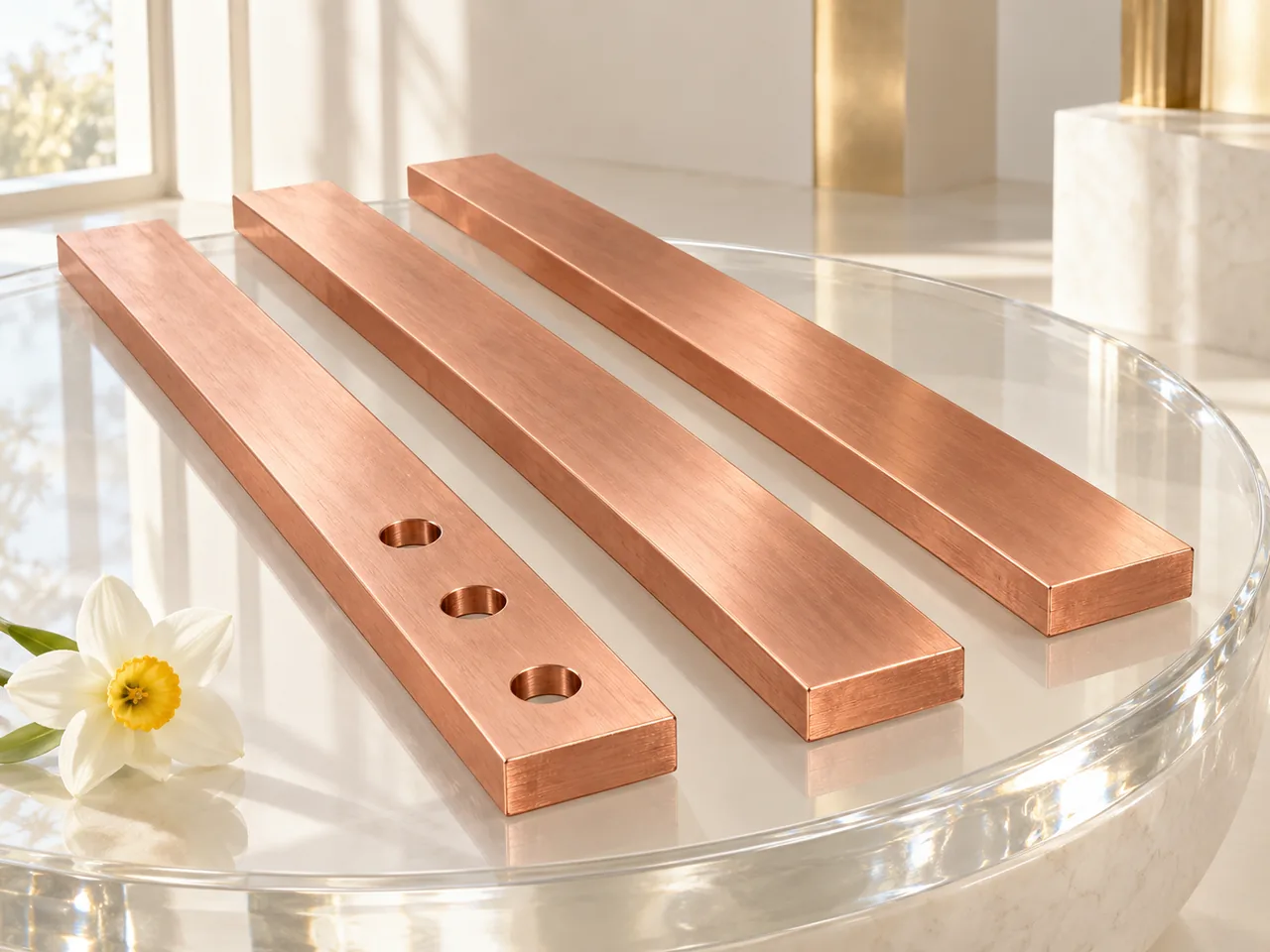

تصویر صنعتی نمایشی و اختصاصی است؛ مجموعه بدون برق نمایش داده شده و عکس موجودی واقعی فروشگاه نیست.
مرز ایمنی این راهنما: فرمولها و مثالها برای پیشبرآورد و آمادهسازی سفارشاند، نه تأیید نهایی باسبار. طراحی مجموعه، آزمون یا روش معتبر محاسباتی و تأیید مهندس برق/سازنده تابلو مطابق استاندارد قرارداد همچنان الزامی است.
مسیر تصمیمگیری ایمن برای باسبار
انتخاب خوب از «یک عدد آمپر» شروع نمیشود؛ ابتدا شرایط مجموعه تعریف و سپس چند هندسه پیشنهادی از نظر حرارتی، الکتریکی، مکانیکی و قابلیت ساخت مقایسه میشوند. نتیجه وقتی قابل اتکاست که در سطح مجموعه تابلو نیز راستیآزمایی شود.
دادههایی که باید از طراح تابلو بگیرید
| داده ورودی | چرا اثرگذار است؟ | آنچه باید مکتوب شود |
|---|---|---|
| جریان نامی مدار و گروه | گرمایش یک مدار منفرد با چند مدار همزمان در محفظه یکسان نیست. | جریان پیوسته، الگوی بار و ضریب همزمانی |
| نوع جریان و فرکانس | در AC، اثر پوستی و مجاورت و آرایش فازها مطرح میشود؛ DC رفتار دیگری دارد. | AC یا DC، فرکانس و وجود هارمونیک |
| دمای محیط و ارتفاع | ظرفیت دفع حرارت و عملکرد تجهیزات در شرایط محیطی تغییر میکند. | حداقل/حداکثر دما، ارتفاع و شرایط ویژه سایت |
| محفظه و تهویه | تابلو باز، بسته، پارتیشندار، طبیعی یا اجباری نتایج متفاوت دارد. | ابعاد، جنس، IP، دریچهها، فن و مجاورت دیوار |
| آرایش باسبار | فاصله، جهت قرارگیری و تعداد شینه موازی بر تبادل حرارت و راکتانس اثر میگذارد. | تعداد فاز، نول، PE، فاصله و جهت تخت/لبهای |
| اتصال کوتاه | نیروی الکترودینامیکی و گرمایش کوتاهمدت میتواند تعیینکننده باشد. | جریان پیک، مقدار مؤثر/معادل حرارتی و زمان قطع |
| عایق و تجهیزات | حد دمای ترمینال، کلید و عایق ممکن است از حد خود مس پایینتر باشد. | کلاس عایقی، دیتاشیت تجهیزات و نقاط داغ مجاز |
| مسیر و اتصالات | طول، تعداد اتصال، سطح تماس، خم و سوراخ روی افت و گرمایش اثر دارند. | نقشه، طول مؤثر، تعداد مفصل و مشخصات پیچ |
| معیار پذیرش | بدون روش تأیید، «مناسب بودن» قابل اثبات نیست. | آزمون، مقایسه با طرح مرجع یا محاسبه مجاز استاندارد |
اگر داده اتصال کوتاه، دمای داخل محفظه یا روش راستیآزمایی مشخص نیست، انتخاب ابعاد فقط یک پیشنهاد اولیه است و نباید بهعنوان ظرفیت نهایی چاپ شود.
فرمولهای پیشبرآورد سطح مقطع، مقاومت و تلفات
A = b × tA بر حسب میلیمترمربع، b عرض و t ضخامت بر حسب میلیمتر است. نسبت J = I/A فقط شاخص مقایسه هندسههاست و بهتنهایی آمپراژ مجاز را تعیین نمیکند.
R20 = 0.017241 × L / Aدر این رابطه L متر، A میلیمترمربع و R اهم است؛ ضریب از مقاومت ویژه مرجع مس با رسانایی ۱۰۰٪ IACS گرفته شده است.
Rθ = R20 × [1 + 0.00393 × (θ − 20)]این رابطه برای برآورد مقاومت هادی مسی مفید است. دمای واقعی باید از مدل/آزمون مجموعه به دست آید، نه اینکه از پیش فرض شود.
P = I²R | ΔV = I×Rبرای AC، طول رفتوبرگشت، آرایش فازها، راکتانس، هارمونیک و اثر مجاورت باید جداگانه لحاظ شوند؛ این دو فرمول جای محاسبه کامل AC را نمیگیرند.
پیشبرآورد یک باسبار ۸۰×۱۰ برای جریان ۸۰۰ آمپر
فرض کنید طراح برای مقایسه اولیه، یک شینه C11000 با عرض ۸۰، ضخامت ۱۰ میلیمتر و طول مؤثر یک متر پیشنهاد داده است. دمای ۸۰ درجه فقط برای نشاندادن اثر دما در محاسبه مقاومت فرض میشود.
| مرحله | محاسبه | نتیجه تقریبی | تفسیر درست |
|---|---|---|---|
| سطح مقطع | ۸۰ × ۱۰ | ۸۰۰ mm² | هندسه پایه برای مقایسه است. |
| شاخص چگالی جریان | ۸۰۰ ÷ ۸۰۰ | ۱٫۰۰ A/mm² | بهتنهایی مجوز بهرهبرداری نیست. |
| مقاومت در ۲۰°C | ۰٫۰۱۷۲۴۱ ÷ ۸۰۰ | حدود ۲۱٫۵۵ µΩ/m | مقاومت خود هادی، بدون مفصلها |
| مقاومت در ۸۰°C | ۲۱٫۵۵ × ۱٫۲۳۵۸ | حدود ۲۶٫۶۳ µΩ/m | افزایش مقاومت با دما دیده میشود. |
| تلفات در ۸۰۰ A | ۸۰۰² × ۲۶٫۶۳ µΩ | حدود ۱۷٫۰ W/m | برای هر مسیر هادی؛ تلفات اتصال جداست. |
| افت DC همان مسیر | ۸۰۰ × ۲۶٫۶۳ µΩ | حدود ۲۱٫۳ mV/m | برای AC باید مؤلفههای دیگر افزوده شوند. |
نتیجه مثال: این محاسبه نشان میدهد تلفات و افت چگونه برآورد میشوند؛ اما ثابت نمیکند شینه ۸۰×۱۰ در تابلو موردنظر ۸۰۰ آمپر را با افزایش دمای مجاز، اتصال کوتاه و محدودیت تجهیزات عبور میدهد.
چرا نسبت عرض به ضخامت مهم است؟
سه هندسه زیر همگی ۸۰۰ میلیمترمربع سطح مقطع دارند، اما محیط آزاد، قابلیت خم، فضای اشغالشده، محل سوراخ و رفتار در چیدمان چندفازی یکسان نیست. هندسه نهایی باید با محفظه و روش ساخت سازگار باشد.
| هندسه نمونه | سطح مقطع | محیط هندسی تقریبی | نکته طراحی و ساخت |
|---|---|---|---|
| ۱۰۰×۸ mm | ۸۰۰ mm² | ۲۱۶ mm | عرض بیشتر و ضخامت کمتر؛ فضای پهنتر و حساسیت بیشتر به محل سوراخ/خم |
| ۸۰×۱۰ mm | ۸۰۰ mm² | ۱۸۰ mm | گزینه میانی برای بررسی؛ تناسب آن باید در محفظه تأیید شود. |
| ۵۰×۱۶ mm | ۸۰۰ mm² | ۱۳۲ mm | ضخیمتر و باریکتر؛ خم و سوراخکاری دشوارتر و سطح تبادل هندسی کمتر |
| دو شینه موازی | مجموع سطح هر دو | تابع فاصله و جهت | تقسیم جریان، فاصله، اتصالات برابر و اثر مجاورت باید کنترل شود. |
محیط هندسی بزرگتر معمولاً سطح بالقوه بیشتری برای تبادل حرارت میدهد، اما این یک نتیجه قطعی آمپراژ نیست؛ تابش، جریان هوا، نزدیکی فازها، سطح رنگ/اکسید و محفظه میتوانند نتیجه را تغییر دهند.
کنترل افزایش دما در سطح مجموعه تابلو
IEC 61439-1:2020 قواعد عمومی و الزامات راستیآزمایی مجموعههای فشار ضعیف را تعریف میکند و نسخه ۲۰۲۰ تمرکز را روی جریان نامی گروهی در مجموعه بارگذاریشده تقویت کرده است. برای تابلوهای قدرت، الزامات اختصاصی IEC 61439-2:2020 همراه بخش ۱ به کار میروند.
IEC TR 60890:2022 روشی برای محاسبه افزایش دمای هوای داخل محفظه ارائه میکند و عمدتاً برای مجموعههای بسته یا پارتیشندار بدون تهویه اجباری کاربرد دارد. این گزارش اثر توزیع نامساوی تلفات، تابش خورشیدی، جنس محفظه، تهویه، دیوار مجاور و محاسبه تلفات را نیز مطرح میکند؛ بنابراین واردکردن یک عدد آمپراژ در جدول ساده جای این فرآیند را نمیگیرد.
- دمای نقاط اتصال و ترمینال تجهیزات جدا از دمای طول آزاد بررسی شود.
- چند مدار همزمان، نول هارمونیکی و منابع گرمایی داخل تابلو لحاظ شوند.
- فن، فیلتر و گرفتگی احتمالی در سناریوی بهرهبرداری دیده شوند.
- روش تأیید مجاز استاندارد قرارداد از ابتدا در پرونده طراحی ثبت شود.
راهنمای Copper Development Association افزایش دمای حدود ۳۰°C یا کمتر را بهعنوان مرجع طراحی کماتلاف مطرح میکند؛ اما حد پذیرش نهایی را استاندارد مجموعه، دیتاشیت تجهیزات و شرایط قرارداد تعیین میکند.
اتصال کوتاه، نیروی الکترودینامیکی و فاصله ساپورتها
جریان اتصال کوتاه هم اثر حرارتی و هم نیروی مکانیکی شدید ایجاد میکند. IEC 60865-1:2011 روشهای محاسبه اثر الکترومغناطیسی بر هادیهای صلب و انعطافپذیر و اثر حرارتی بر هادیهای لخت در سیستم AC را پوشش میدهد. برای یک باسبار واقعی باید مقدار پیک، جریان معادل حرارتی، زمان قطع، فاصله فازها، جهت شینه، طول دهانه، جنس و استحکام ساپورتها و شکل اتصال وارد محاسبه شوند.
تعریف خطا
Ik پیک، مؤثر/معادل و زمان قطع حفاظت
مدل هندسی
فاصله فاز، ابعاد شینه، آرایش و دهانه آزاد
کنترل مکانیکی
تنش هادی، نیروی ساپورت و جابهجایی مجاز
کنترل حرارتی
افزایش دمای کوتاهمدت و محدودیت اتصال/عایق
کوتاهکردن فاصله ساپورت ممکن است نیروی وارد بر هر دهانه را کاهش دهد، اما تعداد ساپورت، فاصله خزشی/هوایی، مسیر قوس و قابلیت مونتاژ را تغییر میدهد. عدد ثابت و عمومی برای فاصله ساپورت قابل توصیه نیست.
اتصال، آبکاری و گشتاور پیچ
سطح تماس
تختی، تمیزی، زبری کنترلشده، سطح مؤثر تماس و جلوگیری از آلودگی پس از آمادهسازی مهماند. سوراخ بزرگ، پلیسه یا فشار نامتوازن میتواند توزیع فشار را خراب کند.
پیچ و واشر
جنس و کلاس پیچ، نوع واشر، روش روانکاری و گشتاور باید از نقشه یا دستور سازنده اتصال بیاید. ارائه یک گشتاور عمومی بدون شناخت پیچ و اتصال ایمن نیست.
قلع یا نقره
آبکاری میتواند برای محیط، خوردگی یا عملکرد اتصال مفید باشد، اما همیشه لازم نیست. نوع و ضخامت پوشش باید با دما، جفت فلزی و فرآیند مونتاژ سازگار باشد.
اتصال مس به آلومینیوم
واسط بیمتال، حفاظت خوردگی و کنترل خزش آلومینیوم ضروری است. اتصال مستقیم بدون جزئیات تأییدشده نباید از روی عادت کارگاهی اجرا شود.
انتخاب C11000 و تفاوت ورق با باسبار آماده
C11000 یا ETP مس با رسانایی بالا و گزینه رایج برای هادیهای قدرت است. دادههای CDA برای این گرید چگالی ویژه ۸٫۹۱ و رسانایی مرجع نزدیک ۱۰۰٪ IACS را گزارش میکنند. ظاهر سرخ و براق بهتنهایی گرید یا رسانایی را اثبات نمیکند؛ گواهی شیمی، مقاومت ویژه/رسانایی و تمپر باید مطابق سفارش کنترل شود.
| مرجع | دامنه اصلی | کاربرد درست در سفارش |
|---|---|---|
| ASTM B187/B187M-26 | باسبار، میلگرد و اشکال مسی برای کاربرد الکتریکی و عمومی | وقتی محصول بهعنوان conductor bar/bus bar سفارش میشود؛ شامل C11000 و کنترل ابعاد، خواص، مقاومت ویژه و ترکیب |
| ASTM B152/B152M-24 | ورق، تسمه، پلیت و رولبار مسی | وقتی ماده اولیه ورق/تسمه است و سپس برش یا ماشینکاری میشود |
| IEC 61439-1:2020 | قواعد عمومی مجموعه فشار ضعیف | تعریف الزامات و روش راستیآزمایی در سطح مجموعه |
| IEC 61439-2:2020 | تابلوهای قدرت و کنترل قدرت | الزامات اختصاصی PSC-assembly همراه بخش ۱ |
| IEC 60865-1:2011 | اثرات مکانیکی و حرارتی اتصال کوتاه AC | محاسبه هادی صلب، نیروها و اثر حرارتی در سناریوی خطا |
نکته خرید: برش یک قطعه از ورق B152 آن را خودکار به باسبار منطبق با B187 تبدیل نمیکند. اگر انطباق با B187 الزام قرارداد است، همان استاندارد، تمپر، ابعاد، لبه و آزمونها باید صریحاً در سفارش درج شوند. برای تفکیک C11000 از مس بدون اکسیژن و فسفرزداییشده، جدول استاندارد مس و گریدهای C10100 تا C14500 را ببینید.
برش، خم، سوراخکاری و کنترل لبه
تمپر و جهت نورد روی خمکاری اثر دارند. خم تند، سوراخ نزدیک خط خم، پلیسه و لبه آسیبدیده میتوانند تمرکز تنش و سطح تماس نامناسب ایجاد کنند. شعاع خم و فاصله سوراخ باید از نقشه ساخت و خواص حالت تحویل بیاید؛ یک عدد عمومی برای همه ضخامتها قابل اتکا نیست.
- ابعاد نهایی، تلرانس و جهت نورد روی نقشه مشخص شود.
- پلیسه کامل حذف شود، اما سطح تماس با سنگزنی خشن خراب نشود.
- سوراخکاری و خم پیش از پوشش نهایی برنامهریزی شوند.
- پس از ساخت، تختی، فاصله سوراخ، ترک لبه و کیفیت سطح کنترل شود.
- برای چند شینه موازی، طول و محل اتصالها همسان نگه داشته شود.
- قطعات آماده تا مونتاژ در برابر رطوبت و آلودگی بستهبندی شوند.
برای برش از شیت ۶۶×۲۰۰، ابتدا نقشه چیدمان و عرض برش محاسبه شود تا پرت، جهت قطعات و حاشیه سالم مشخص باشند. صفحه جدول وزن ورق مسی ۶۶×۲۰۰ برای برآورد وزن خام و تعداد قطعات کمک میکند.
کنترل کیفیت و متن پیشنهادی سفارش
| بند سفارش | نمونه اطلاعات لازم | کنترل تحویل |
|---|---|---|
| گرید و مرجع | UNS C11000؛ ASTM B187/B187M-26 یا استاندارد نقشه | تطبیق گواهی و نشانهگذاری محموله |
| حالت تحویل | تمپر موردنیاز طراحی، نه صرفاً «نرم/خشک» بازاری | گواهی، سختی/خواص در صورت الزام |
| ابعاد | عرض × ضخامت × طول، تعداد، تلرانس و لبه | کولیس/میکرومتر، طول، تختی و تاب |
| رسانایی | حداقل IACS یا حداکثر مقاومت ویژه طبق قرارداد | گواهی آزمون یا روش پذیرش توافقی |
| ساخت | نقشه سوراخ، خم، پخ، پلیسه و پوشش | گیج/نقشه، ترک، سطح تماس و ضخامت پوشش |
| ردیابی | شماره ذوب/بچ و ارتباط با گواهی | حفظ شناسه تا مونتاژ نهایی |
| بستهبندی | جداسازی سطوح تماس و حفاظت رطوبتی | نبود ضربه، خم، لکه و آلودگی |
| پذیرش طراحی | ارجاع به مدارک محاسبه/آزمون مجموعه | تطبیق قطعه با نسخه نهایی نقشه |
قیمت به وزن، ابعاد خام، مقدار پرت، خدمات ساخت، گواهی، پوشش و مقدار سفارش وابسته است. این صفحه قیمت یا موجودی ثابت اعلام نمیکند؛ مشخصات و امکان تأمین باید همان روز بررسی شوند.
چه زمانی از جدول آمپراژ آماده استفاده نکنیم؟
- تابلو بسته، پارتیشندار یا دارای منابع گرمایی متعدد است.
- ارتفاع، دمای محیط، تابش خورشید یا تهویه با جدول مرجع فرق دارد.
- چند شینه نزدیک، هارمونیک زیاد یا فرکانس غیرمعمول وجود دارد.
- اتصالها، ترمینال کلید یا عایقها محدودیت دمایی تعیینکننده دارند.
- جریان اتصال کوتاه و فاصله ساپورت هنوز محاسبه نشدهاند.
- هندسه، پوشش سطح یا جهت نصب با نمونه آزمایششده یکسان نیست.
جدول عمومی میتواند برای غربالگری گزینهها مفید باشد؛ اما انتقال مستقیم عدد آن به تابلو جدید بدون بررسی همارزی و روش تأیید استاندارد، ریسک داغی موضعی، افت زیاد یا آسیب اتصال کوتاه ایجاد میکند.
سؤالهای رایج درباره انتخاب باسبار مسی
برای ۸۰۰ آمپر چه عرض و ضخامت مسی لازم است؟
بدون دمای محیط، نوع محفظه، تهویه، آرایش فاز، اتصالها، اتصال کوتاه و روش تأیید نمیتوان یک سایز قطعی داد. مثال ۸۰×۱۰ این صفحه فقط روش پیشبرآورد را نشان میدهد.
آیا چگالی جریان ۱ یا ۱٫۵ آمپر بر میلیمترمربع همیشه ایمن است؟
خیر. J یک شاخص غربالگری است و ظرفیت نهایی به دفع حرارت، اتصالها، محفظه، آرایش و آزمون/محاسبه مجموعه وابسته است.
برای باسبار از ASTM B152 استفاده کنم یا B187؟
B152 برای ورق و تسمه مسی است؛ B187 برای conductor bar و bus bar. فرم واقعی محصول و الزام قرارداد تعیین میکند کدام استاندارد باید در سفارش نوشته شود.
آیا C12200 برای باسبار جایگزین C11000 است؟
نباید صرفاً بهدلیل مسبودن جایگزین شود. C11000 برای رسانایی بالا رایج است؛ C12200 فسفرزداییشده رسانایی متفاوتی دارد و فقط با تأیید طراحی و گواهی مناسب انتخاب میشود.
دو شینه موازی همیشه بهتر از یک شینه ضخیم است؟
نه لزوماً. تقسیم جریان، فاصله، برابری طول و اتصال، اثر مجاورت، ساپورت و هزینه مونتاژ باید بررسی شوند.
آبکاری قلع یا نقره برای همه باسبارها لازم است؟
خیر. محیط، دما، نوع اتصال، جفت فلزی و نیاز نگهداری تعیین میکنند. پوشش نامناسب یا اجرای ضعیف میتواند مسئله جدید ایجاد کند.
گشتاور پیچ اتصال باسبار چقدر باشد؟
عدد عمومی ایمن وجود ندارد. قطر و کلاس پیچ، جنس، واشر، روانکاری، طراحی اتصال و دستور سازنده باید مبنا باشند.
آیا تصویر این صفحه موجودی واقعی را نشان میدهد؟
خیر. تصویر صنعتی نمایشی و اختصاصی برای توضیح هندسه، اتصال و ساپورت است. موجودی، گرید و ابعاد واقعی پیش از سفارش تأیید میشوند.
منابع رسمی این راهنما
- IEC 61439-1:2020 — قواعد عمومی مجموعههای فشار ضعیف
- IEC 61439-2:2020 — مجموعههای قدرت و کنترل قدرت
- IEC TR 60890:2022 — روش محاسبه افزایش دمای محفظه
- IEC 60865-1:2011 — اثرات مکانیکی و حرارتی اتصال کوتاه
- ASTM B187/B187M-26 — باسبار، میلگرد و اشکال مسی
- ASTM B152/B152M-24 — ورق، تسمه و پلیت مسی
- Copper Development Association — دادههای رسمی C11000
- Copper Development Association — راهنمای طراحی باسبار
استاندارد کامل قرارداد و دستور سازنده تجهیزات بر این خلاصه اولویت دارند. نسخهها در زمان بازنویسی صفحه در اوت ۲۰۲۶ کنترل شدهاند.
